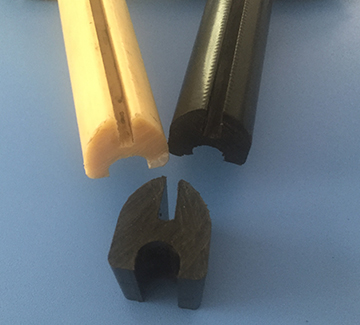

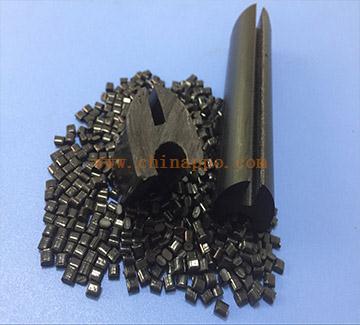

改性PPO材料具有耐化学性好,对硫酸铜溶液具有良好的耐腐蚀性,改性PPO材料聚苯醚优点在于尺寸稳定好，极好阻燃性能，耐高温120度以上具有高抗冲击性能。是湿法电解铜，电解锌非常理想的材料，,耐腐蚀高冲击强度改性PP材料是美聚高对阴电解铜阴极夹边条的应用环境研发出的专用材料.该材料在研发过程中利用独有的三元共混接枝增韧技术，使材料的缺口冲击强度提高到24KJ/M2以上,而普通的PPO材料缺口冲击只有12－18KJ/M2,所以当夹边条在安装或拆除时不易发生开裂或变形现象，大大提高了夹边条的使用寿命。
产品特性
1.低比重，在工程塑料里面比重最低。
2.良好的耐化学腐蚀性
3.极好的耐高低温性，优秀的力学性能
4.不含溴 锑,符合欧盟无卤环保
5.优越的耐腐蚀性,长期性能良好,可在高温浓硫酸下长期使用
|

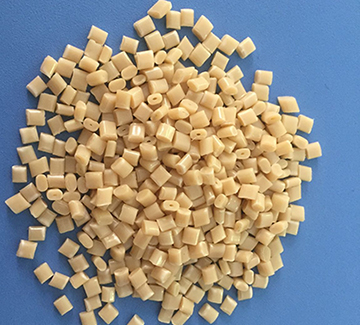

高强度耐酸碱PPO材料 |
|
|
性能 |
测试方法 |
单位 |
典型值 |
|
比重 |
ASTM D792 |
g/cm |
1.10 |
|
拉伸强度 |
ASTM D638 |
MPa |
85 |
|
弯曲强度 |
ASTM D790 |
MPa |
120 |
|
冲击强度，缺口 |
ASTM D256 |
KJ/m |
23 |
|
阻燃等级 |
UL94 |
|
HB |
|
热变形温度 |
ASTM D648 |
℃ |
125 |
|
注塑工艺 |
典型值 |
|
干燥温度℃ |
110℃干燥3-4小时 |
|
模具温度 ℃ |
60-90 |
|
注塑温度 ℃ |
235-275 |
|
注塑压力 % |
70-95 |
|
注塑速度 % |
30-45 |
注: 本资料为产品典型数据，不作为产品检验使用
|
|
|
|
